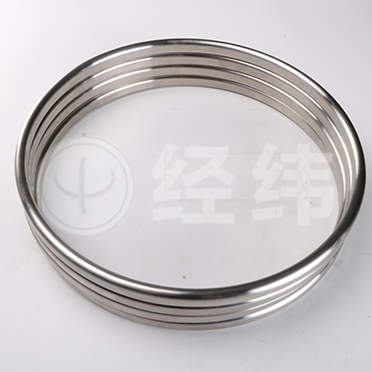

橢圓墊的密封性能很強(qiáng)，但有時(shí)也會(huì)泄漏。什么情況會(huì)漏呢？

一.安裝錯(cuò)位

墊片歪斜：橢圓墊必須嚴(yán)絲合縫嵌入法蘭梯形槽內(nèi)，若偏移超過5°（如墊片邊緣與槽壁間隙＞0.5mm），高壓介質(zhì)會(huì)直接沖開縫隙?。

法蘭面不平整：法蘭密封面劃傷、銹坑或殘留舊墊片殘?jiān)ㄈ鐨埩裟z條＞0.1mm厚），會(huì)導(dǎo)致墊片無法均勻貼合?。安裝前需用砂紙打磨至粗糙度Ra≤3.2μm（相當(dāng)于鏡面效果）?。

二.螺栓預(yù)緊力失控

?預(yù)緊不足：墊片壓縮不足，密封比壓不夠。

預(yù)緊過大：金屬墊片被壓裂或永久變形。

預(yù)緊不均：局部應(yīng)力集中形成泄漏通道。

三.超溫超壓工況

壓力超標(biāo)：設(shè)計(jì)承壓16MPa的墊片，若遭遇20MPa峰值壓力（如水錘沖擊），墊片可能被“液壓剪刀”效應(yīng)剪裂?。

?溫度劇變：（驟冷）法蘭收縮速度快于墊片（如300℃→50℃急速冷卻），墊片回彈不足產(chǎn)生縫隙?；（驟熱）局部過熱（＞材料極限溫度）導(dǎo)致墊片退火變軟，如304不銹鋼墊片長(zhǎng)期＞540℃會(huì)軟化失效?。

四.介質(zhì)腐蝕與物理?yè)p傷

化學(xué)腐蝕穿透：（氯離子腐蝕）316不銹鋼墊片在Cl?＞100ppm的濕熱環(huán)境中，可能發(fā)生應(yīng)力腐蝕開裂?；（酸液侵蝕）濃硫酸環(huán)境下普通不銹鋼墊片會(huì)被腐蝕出蜂窩狀孔洞。

機(jī)械損傷：（管道振動(dòng)沖擊）振幅＞0.2mm的持續(xù)振動(dòng)會(huì)使螺栓松動(dòng)，墊片密封比壓周期性波動(dòng)導(dǎo)致微泄漏?；（墊片劃傷）吊裝時(shí)鋼絲繩刮傷墊片表面，劃痕深度＞0.05mm即可能泄漏?。

五.選型與匹配錯(cuò)誤

墊片材質(zhì)與介質(zhì)沖突：比如裝濃硝酸用304，導(dǎo)致表面鈍化膜破壞，3個(gè)月即腐蝕穿孔；比如食品廠用非食品級(jí)墊片，油脂滲透導(dǎo)致墊片溶脹。

密封面型式不匹配：橢圓墊須搭配?梯形槽法蘭（RTJ法蘭）?，若誤裝在平面法蘭（FF型）上，泄漏率高達(dá)100%?。

六.維護(hù)不當(dāng)與二次使用

?超期服役未檢測(cè)：化工廠高溫墊片若連續(xù)使用2年未拆檢，應(yīng)力腐蝕裂紋可能深達(dá)0.3mm（肉眼難發(fā)現(xiàn)但已微漏）?。

重復(fù)使用舊墊片：橢圓墊屬于?一次性線密封?，拆卸后金屬回彈率＜5%，二次安裝基本必漏（尤其壓力＞10MPa時(shí)）?。
